产品介绍

结构特点与工作原理

启动电机后，动力经弹性联轴器传递至减速器，经过减速传动，再通过十字滑块联轴器带动主轴装置运转。通过控制电机正反转，可带动卷筒完成钢丝绳缠绕与释放动作，实现负载往复升降作业，输出作业所需扭矩。设备配置液压盘刹系统，可实现定点制动功能，操作便捷，适配自动化配套改造需求。

凿井绞车群组协同作业场景

大型竖井掘进工程中，可在井架与提升机房区域布设凿井绞车群组，结合井筒规格、施工工艺及承载需求匹配绞车配置数量。多台绞车依托集中控制系统联动作业，可完成多吊点同步悬吊、稳绳张紧、设备升降等施工工序，适配复杂井下施工工况。

盘刹JZ凿井绞车（重型悬吊专用）

本系列绞车适配矿山井筒掘进施工，主要用于吊盘、水泵等设备悬吊及稳绳张紧作业。设备搭载液压盘刹制动系统，可实现稳定定点制动，操作便捷，便于对接自动化控制模块。

设备用途广泛，除竖井掘进施工外，还可应用于矿山井上井下重物起吊、钢丝绳更换、井筒临时作业等场景。支持多机群组布设，通过集中控制系统完成多吊点同步作业，可适配大型竖井复杂施工工况。

整机采用两级联轴器搭配减速器的传动结构，通过电机正反转控制卷筒运转，实现负载可控升降。设备为短期间歇作业设计，作业边界明确，严禁载人，严格遵照规范使用可保障作业安全。

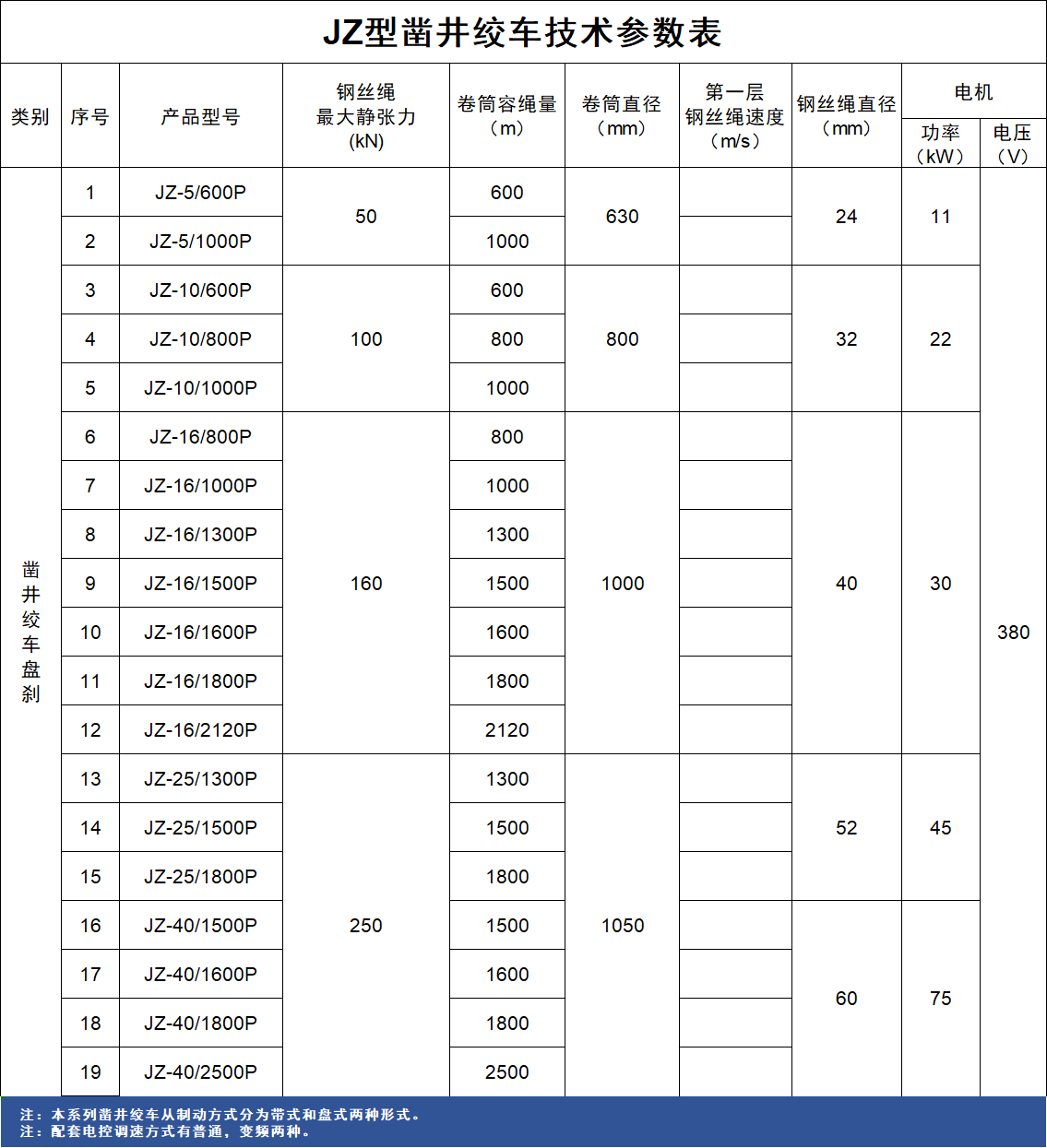

产品参数
