产品介绍

1、主要用途和使用范围

座钩式吊桶是立井井筒凿井期间提升矸石，输送人员、材料的主要容器。对使用环境无特殊要求。

2、执行标准

吊桶执行 MT/T540—1996 、Q/HBWF022-2004。

3、工作（环境）和条件

主要应用于煤矿、非煤矿山、金属矿山、非金属矿山，立井井筒凿 井期间提升矸石，输送人员、材料的主要容器，对使用环境无特殊要求。

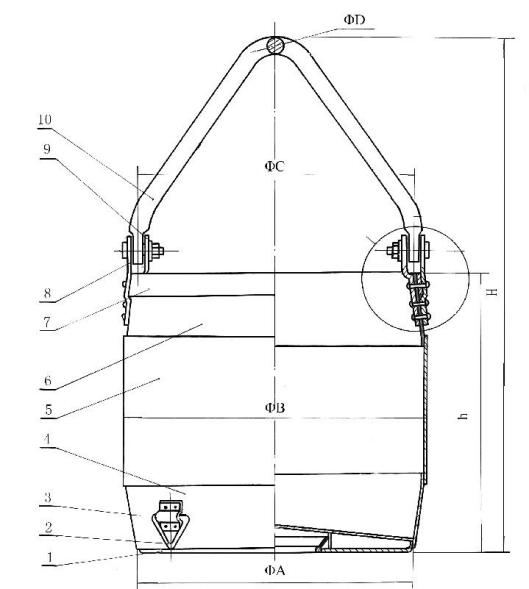

4、吊桶结构介绍

6、吊桶的使用说明

1）.桶体下部四周，有四个钩环。2m3 及以上座钩式吊桶，由于钩环强度限 制，只供提升时稳定、移动及更换吊桶时操作之用。

2）. 吊桶是凿井期间的主要提升容器，关系到井下作业人员的安全，因此 应由有资质的专业制造厂生产，不断改进制造工艺，确保制造质量。

3）.为防止桶梁砸手，应在桶梁的落脚的桶口处焊上 4 个桶梁支撑板块。

7、技术要求

吊桶应符合 MT/T540—1996 、Q/HBWF022-2004。

8、试验方法

按 MT/T540—1996 的相关规定进行

1）.材料要符合设计要求，有出厂合格证书，每批材料应做物理和化学性 能试验。

2）.桶梁锻造后，应做正火处理。锻造表面不得有裂纹、折叠、过烧、锻 伤等缺陷，锻造表面及煨弯处，应用20 倍放大镜检查。耳柄、销轴做探 伤检查。

3）. 出厂前用2 倍很大静荷重，进行试验，检测下列部位，不得有残余变 形，并在试验时记录下列数据：

(1)桶口弹性变形值（用百分表检测）；

(2)内外耳环弹性变形值（用百分表检测）；

(3)提梁两耳柄弹性变形值（用百分表检测）；

(4)桶底弹性变形值（用百分表检测）；

(5)检查桶梁挂钩段圆弧半径，不得小于设计值。

4）.检查空吊桶吊挂时的垂直度，其规定允许偏差不大于 10mm:
